L280 | L280L | L280LM – Features
- Verwendet Rollenlager mit Ø140 mm (Ø5.5″) sowie doppelte Schrägkugellager für die Hauptspindel
- Mit hochsteifem und zuverlässigem Servo-Revolverkopf mit der besten Qualität seiner Klasse
- Der ausbalancierte Maschinenkörper garantiert höchste Steifigkeit und Genauigkeit
- Leistungsfähiger Reitstock mit einem Drehmoment von 7252 N.m
- Verwendet die hocheffiziente Steuerung SIEMENS 828D (Option)
L280 | L280L | L280LM – Spezifikationen
| Beschreibung | Einheit | L280 | L280L | L280LM |
|---|---|---|---|---|
| Max. Drehdurchmesser | mm | 410 | 410 | 300 |
| Max. Drehlänge | mm | 720 | 1070 | 1000 |
| Spannfuttergröße | inch | 10″ | 10″ | 10″ |
| Spindeltyp | – | Belt | Belt | Belt |
| Spindeldrehzahl | r/min | 3,000 | 3,000 | 3,500 |
| Spindelleistung | kw | 22/18.5 | 22/18.5 | 22/18.5 |
| Spindeldrehmoment | N.m | 729.5/613.5 | 729.5/613.5 | 493.2/414.7 |
| Verfahrweg(X/Z) | mm | 220/750 | 220/1,100 | 220/1,120 |
| Schnellverfahrweg(X/Z) | m/min | 20/24 | 20/24 | 20/24 |
| Führungstyp | – | LM | LM | LM |
| Anzahl Werkzeuge | EA | 10 | 10 | 12 |
| Werkzeuggröße | mm | 25/50 | 25/50 | 25/50 |
| Drehzahl Fräswerkzeug | r/min | – | – | 4,000 |

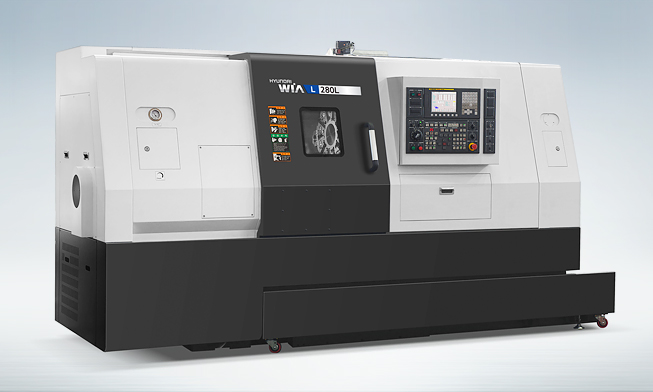

Weitere Abbildungen – L280 | L280L | L280LM
-
