Features
- Garantierte Steifigkeit durch Verwendung einer Kastenführung für alle Achsen
- All-in-One-Struktur mit direkter Verbindung für höchste Genauigkeit und Steifigkeit
- Hochgenaue Doppelanker-Methode mit Vorspannung

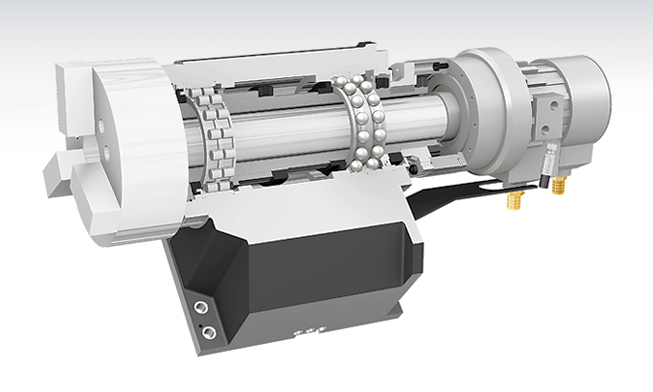

- Minimale Wärmeverformung in der Hauptspindel
- Bei der gesamten L400-Palette wird die Hauptspindel mit einem zweistufigen Getriebe angetrieben. (L400MA : Riemen)
L400C | L400LC – Datenblatt (PDF)
L400C | L400LC – Spezifikationen
| Beschreibung |
Einheit |
L400C |
L400LC |
| Max. Drehdurchmesser |
mm |
630 |
630 |
| Max. Drehlänge |
mm |
1,170 |
2,120 |
| Spannfuttergröße |
inch |
15″ |
15″ |
| Spindeltyp |
– |
GEAR |
GEAR |
| Spindeldrehzahl |
r/min |
2,000 |
2,000 |
| Spindelleistung |
kw |
26/22 |
37/30 |
| Spindeldrehmoment |
N.m |
1,753/1,483 |
3,073/2,490 |
| Verfahrweg(X/Z) |
mm |
325/1,205 |
320/2,200 |
| Schnellverfahrweg(X/Z) |
m/min |
20/25 |
20/20 |
| Führungstyp |
– |
BOX |
BOX |
| Anzahl Werkzeuge |
EA |
10 |
10 |
| Werkzeuggröße |
mm |
32/50 |
32/50 |
Weitere Abbildungen – L400C | L400LC
-
-
-

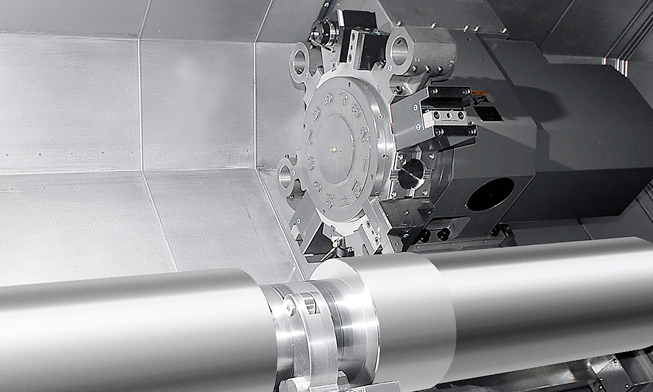

l400c_big02
-
-

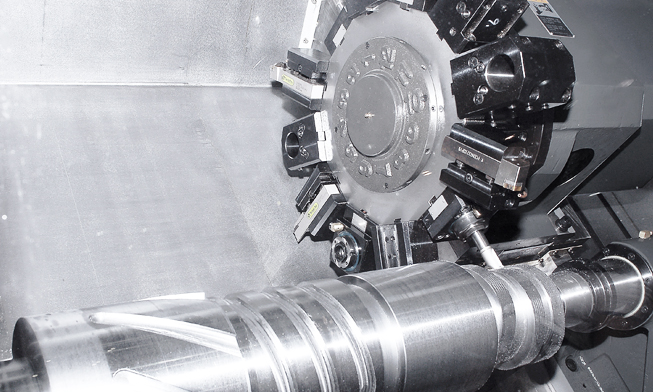

l400c_big03
-
-

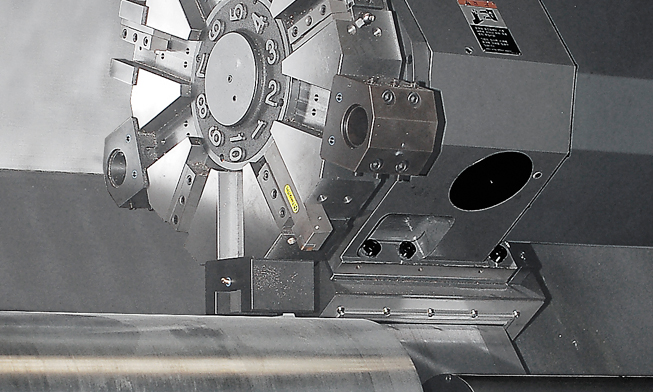

l400c_big04
-
-

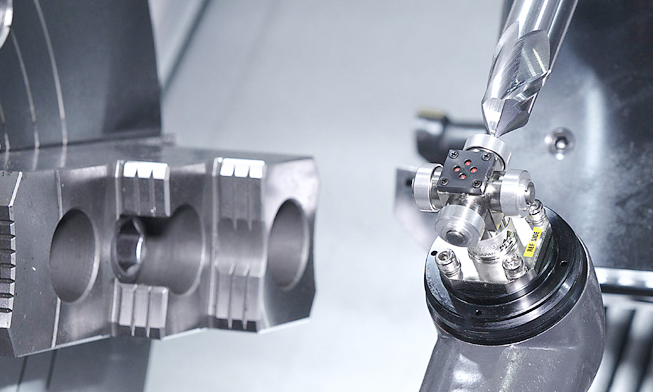

l400c_big05
-
-

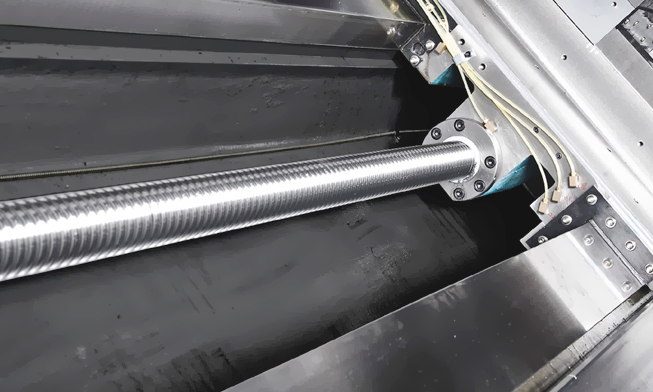

l400c_big06
-
-

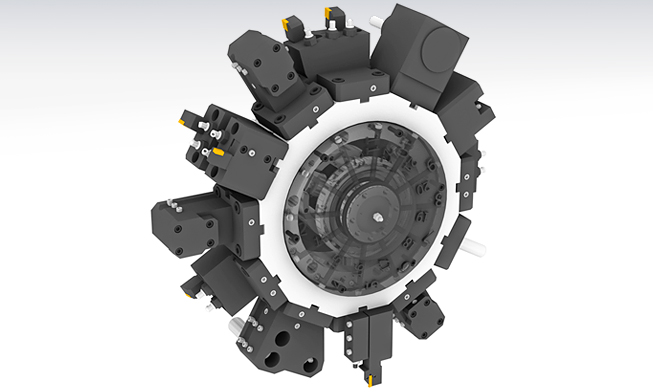

l400c_big07
-
-
l400c_big08
-
-

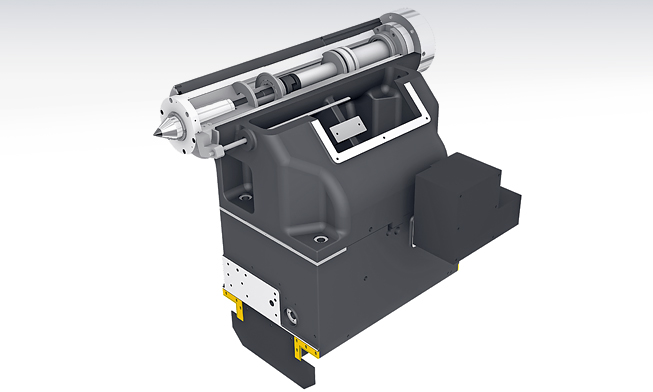

l400c_big09
-
-
l400c_big10
-
-

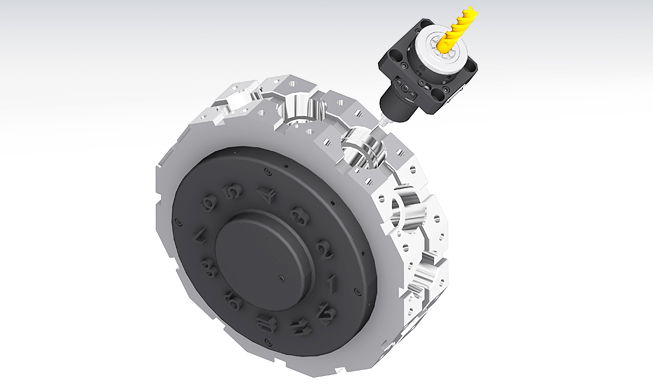

l400c_big11
