SE2200A Series

von | Jan. 24, 2018 | CNC Drehzentrum

Einleitungsbild

Features

  • 30° geneigte einteilige Bettstruktur mit hoher Steifigkeit
  • Hohe Steifigkeit durch Anwendung von Rollenführungen auf allen Achsen gewährleistet (X/Z-Achse: 30/36m/min)
  • Verbesserte Benutzerfreundlichkeit durch Verwendung des neuesten FANUC-Controllers
  • Benutzerorientierte Produktpalette einschließlich Langbett, Fräsdrehrevolver und Gegenspindel vorbereitet
  • Kompakte Struktur mit internem Motor-Design (für Betten vom Standardtyp)
  • Ergonomisches Design für bequemen Zugang zum Spannfutter und Werkzeug

SE2200A Series – Datenblatt (PDF)

Spezifikationen

Beschreibung Einheit SE2200A SE2200LA SE2200MA SE2200LMA
Max. Drehdurchmesser mm 350 350 300 300
Max. Drehlänge mm 340 560 309 529
Spannfuttergröße inch 6″ 6″ 6″ 6″
Spindeltyp – Belt Belt Belt Belt
Spindeldrehzahl r/min 6,000 6,000 6,000 6,000
Spindelleistung kW 15/11 15/11 15/11 15/11
Spindeldrehmoment N.m 127/70 127/70 127/70 127/70
Verfahrweg(X/Z) mm 210/340 210/560 210/340 210/560
Schnellverfahrweg(X/Z) m/min 30/36 30/36 30/36 30/36
Führungstyp – LM LM LM LM
Anzahl Werkzeuge EA 12 12 12 12
Werkzeuggröße mm 25/40 25/40 20/32 20/32
Drehzahl Fräswerkzeug r/min – – 6,000 6,000

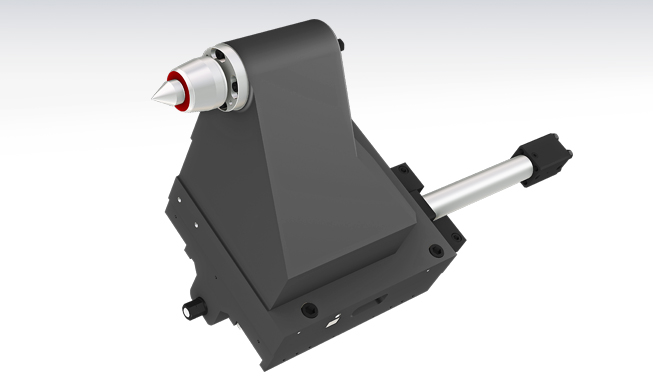

Weitere Abbildungen – SE2200A | SE2200LA | SE2200MA | SE2200LMA
