Features
- 30° geneigte einteilige Bettstruktur mit hoher Steifigkeit
- Hohe Steifigkeit durch Anwendung von Rollenführungen auf allen Achsen gewährleistet (X/Z-Achse: 30/36m/min)
- Verbesserte Benutzerfreundlichkeit durch Verwendung des neuesten FANUC-Controllers
- Benutzerorientierte Produktpalette einschließlich Langbett, Fräsdrehrevolver und Gegenspindel vorbereitet
- Kompakte Struktur mit internem Motor-Design (für Betten vom Standardtyp)
- Ergonomisches Design für bequemen Zugang zum Spannfutter und Werkzeug
Spezifikationen
| Beschreibung | Einheit | SE2200LC | SE2200LMC |
|---|---|---|---|
| Max. Drehdurchmesser | mm | 350 | 300 |
| Max. Drehlänge | mm | 549 | 499 |
| Spannfuttergröße | inch | 10″ | 10″ |
| Spindeltyp | – | Belt | Belt |
| Spindeldrehzahl | r/min | 3,500 | 3,500 |
| Spindelleistung | kW | 18.5/11 | 18.5/11 |
| Spindeldrehmoment | N.m | 270/120 | 270/120 |
| Verfahrweg(X/Z) | mm | 210/560 | 210/560 |
| Schnellverfahrweg(X/Z) | m/min | 30/36 | 30/36 |
| Führungstyp | – | LM | LM |
| Anzahl Werkzeuge | EA | 12 | 12 |
| Werkzeuggröße | mm | 25/40 | 20/32 |
| Drehzahl Fräswerkzeug | r/min | – | 6,000 |
Weitere Abbildungen – SE2200LC | SE2200LMC
-

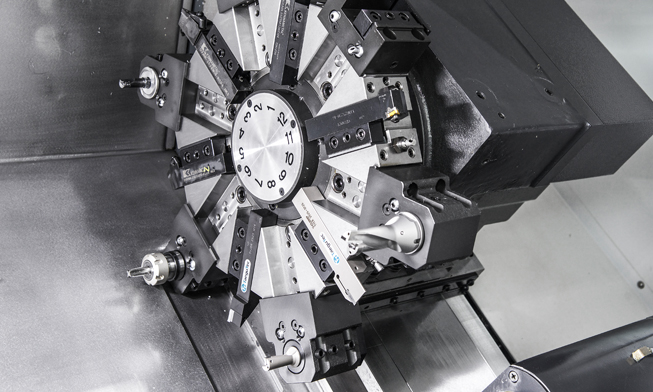

- SE2200LC_big02
-
- SE2200LC_big03
-
- SE2200LC_big04
-
- SE2200LC_big05
-
- SE2200LC_big06
-
- SE2200LC_big07
-
- SE2200LC_big08
-
- SE2200LC_big09
