Features
- 30° geneigte einteilige Bettstruktur mit hoher Steifigkeit
- Stabilisierte Einheitstruktur zur Minimierung thermischer Verlagerung
- Integrierte Bearbeitung durch synchronisierte Steuerung der Haupt-/Gegenspindel
- Multitasking-Betrieb mit Keil-Typ Y-Achse BMT45P
- Revolver Ergonomisches Design für bequemen Zugang zum Spannfutter und Werkzeug
- Neuester FANUC 0i PLUS Controller (15-Zoll Touchscreen)
Spezifikationen
| Beschreibung | Einheit | SE2200YA | SE2200LYA | SE2200LSYA |
|---|---|---|---|---|
| Max. Drehdurchmesser | mm | 300 | 300 | 300 |
| Max. Drehlänge | mm | 309 | 529 | 529 |
| Spannfuttergröße | inch | 6″ | 6″ | Main 6″ Sub 5″ |
| Spindeltyp | – | Belt | Belt | Belt |
| Spindeldrehzahl | r/min | 6,000 | 6,000 | 6,000 |
| Spindelleistung | kW | 15/11 | 15/11 | 15/11 |
| Spindeldrehmoment | N.m | 127/70 | 127/70 | 127/70 |
| Verfahrweg(X/Y/Z/ZB) | mm | 210/110/340/- | 210/110/560/- | 210/110/560/599.3 |
| Schnellverfahrweg(X/Y/Z/ZB) | m/min | 30/10/36/- | 30/10/36/- | 30/10/36/15 |
| Führungstyp | – | LM | LM | LM |
| Anzahl Werkzeuge | EA | 12 | 12 | 12 |
| Werkzeuggröße | mm | 20/32 | 20/32 | 20/32 |
| Drehzahl Fräswerkzeug | r/min | 6,000 | 6,000 | 6,000 |
Weitere Abbildungen – SE2200LSY
-
- se2200ya_big02
-
- se2200ya_big03
-

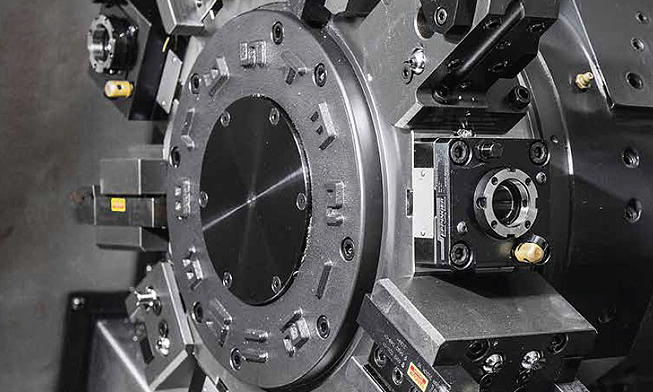

- se2200ya_big04
