Features
- Hochpräzises Bearbeiten durch verbesserte Spindelqualität
- Hochgeschwindigkeits-Rollenführungstyp LM in allen Achsen
- Verbesserte Spanabfuhrfähigkeiten durch Anwendung des oberen Förderbandtyps
- Verschiedene Motoren und Säulen für maßgeschneidertes Bearbeiten
- Verbesserte Benutzerfreundlichkeit durch Anwendung des neuesten Controllers von FANUC
Spezifikationen
| Beschreibung | Einheit | KF5600 II(15k-OPT1) | KF5600 II(20k-OPT2) |
|---|---|---|---|
| Tischgröße | mm | 1250×560 | 1250×560 |
| Max. Belastbarkeit | kg | 1,000 | 1,000 |
| Spindelantriebsmethode | – | Direct | Built in |
| Spindelkonus | – | HSK-A63 | HSK-A63 |
| Spindeldrehzahl | r/min | 15,000 | 20,000 |
| Spindelleistung | kW | 18.5/11 | 22/18.5 |
| Spindeldrehmoment | N.m | 118/52.5 | 98/80 |
| Verfahrweg(X/Y/Z) | mm | 1100/560/520 | 1100/560/520 |
| Schnellvorschubrate(X/Y/Z) | m/min | 36/36/30 | 36/36/30 |
| Führungstyp | – | LM | LM |
| Anzahl an Werkzeugen | EA | 30 | 30 |
| Werkzeugwechselzeit(Chip To Chip) | sec | 3.2 | 3.2 |
Weitere Abbildungen – KF5600 II(15k-OPT1) | KF5600 II(20k-OPT2)
-
- KF5600IIH_big02
-
- KF5600IIH_big03
-
- KF5600IIH_big04
-
- KF5600IIH_big05
-

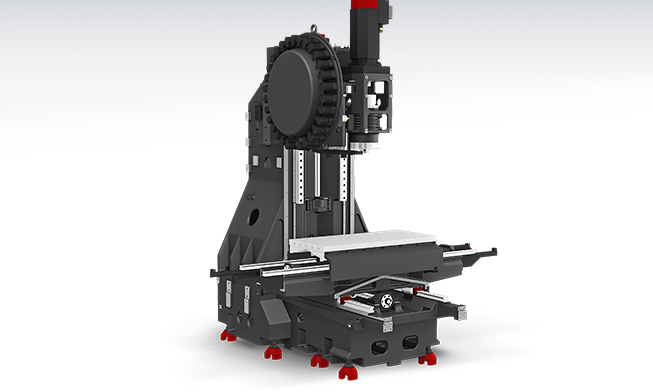

- KF5600IIH_big06
-
- KF5600IIH_big07
-
- KF5600IIH_big08
