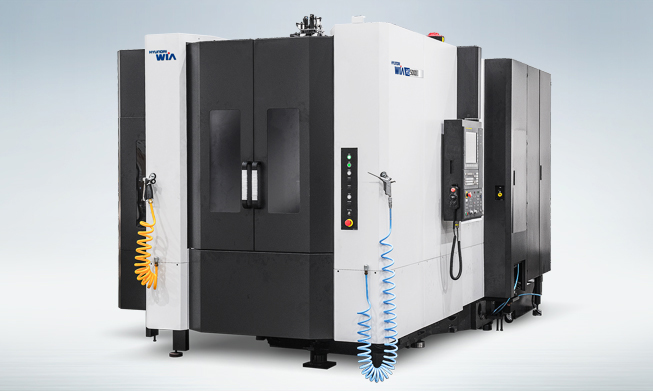

HS4000 II | HS5000 II | HS5000/50 II

von | Jan. 24, 2018 | CNC Horizontal-Bearbeitungszentrum

HS4000 II | HS5000 II

Features

  • 15.000 U/min Hochleistungs-Spindel integriert
  • X/Y/Z-Achsen-Eilganggeschwindigkeit: 60m/min
  • Kugelgewindewelle-Kühlsystem angewendet
  • Hohe Steifigkeit 3-Punkt-Stützbettstruktur
  • Großer Durchmesser Ø50 mm (2″) Kugelgewindewelle angewendet
  • Ringtyp-Magazin Standardanwendung
  • 60T Magazin Maximale Werkzeugwechselzeit: 2,9 Sekunden
  • Beste Werkzeugwechselzeit in seiner Klasse (Werkzeug zu Werkzeug): 2,6 Sekunde

HS4000 II | HS5000 II | HS5000/50 II – Datenblatt (PDF)

Spezifikationen

Beschreibung Einheit HS4000 II HS5000 II HS5000/50 II
Palettenabmessungen mm 2 – 400×400 2 – 500×500 2 – 500×500
Max. Belastbarkeit kgf 2 – 400 2 – 500 2 – 1,000
Spindelantriebsmethode – Built in Built in Built in
Spindelkonus – BBT40 BBT40 BBT50
Spindeldrehzahl r/min 15,000 15,000 10,000
Spindelleistung kW 30/18.5 30/18.5 45/25
Spindeldrehmoment N.m 230/119 230/119 623/305
Verfahrweg(X/Y/Z) mm 560/640/660 730/730/880 800/800/880
Schnellvorschubrate(X/Y/Z) m/min 60/60/60 60/60/60 60/60/60
Führungstyp – LM LM LM
Anzahl an Werkzeugen EA 40 40 40
Werkzeugwechselzeit
(Chip To Chip)		 sec 0.9/2.3 0.9/2.6 2.0/4.0
Anzahl Paletten EA 2 2 2
APC Typ – ROTARY TURN ROTARY TURN ROTARY TURN
APC Wechselzeit sec 8.0 9.2 10
