Features
Hohe Steifigkeit und hervorragende Leistung
- Einteilige Bettenkonstruktion für ultra präzise Ergebnisse
- Option: X-Achse 4.000 mm (157,5″)
- Getriebegetriebene Spindel für Schwerzerspanung
- Optimale Bohrbearbeitung mit W-Achsenweg von 700 mm (27,6″)
- Standard-Linearskala und Drehskala für ultra präzise Messungen
Spezifikationen
| Beschreibung | Einheit | KBN1300C | Option |
|---|---|---|---|
| Tischgröße | mm | 2,000 × 1,800 | |
| Max. Tragfähigkeit | kg | 15,000 | 20,000 |
| Min. Indexierungswinkel | ° | 0.001 | |
| B-Achsen Antrieb | – | Ring Gear | |
| Spindeldrehzahl | r/min | 2,500 | 2,500 |

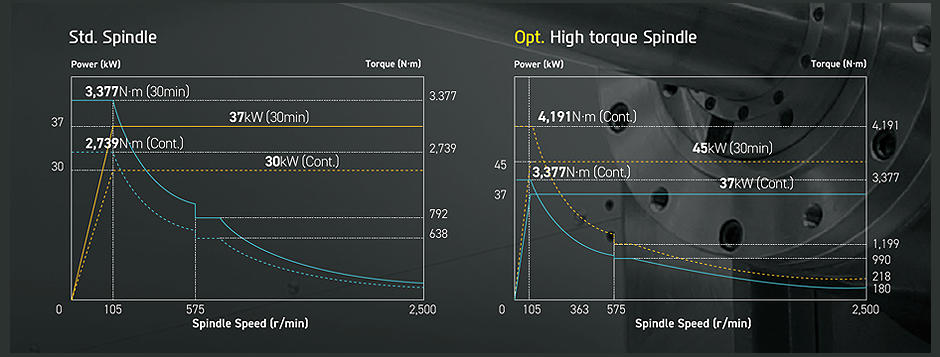

| Spindelleistung | kW | 37 / 30 | 45 / 37 |
| Spindeldrehmoment | N.m | 3,377 / 2,739 | 4,191 / 3,377 |
| Verfahrweg(X/Y/Z/W) | mm | 3,000 / 2,000 / 1,500 / 700 | 4,000 / 2,500 / 2,000 |
| Schnellverfahrweg(X/Y/Z/W) | m/min | 10 / 10 / 10 / 8 | |
| Führungstyp | – | ||
| Anzahl Werkzeuge | EA | 60 | 90 |
| Max. Werkzeugdurchmesser | mm | Ø125/Ø250 | |
| Max. Werkzeuglänge | mm | 600 | |
| Max. Werkzeuggewicht | kg | 30 |
