KBN135

Features

Einzelbett für X- und Z-Achse für höchste Präzision (KB135)
Verfahrbarer Säulenaufbau für hohe Belastung und schwere Schneidanforderungen (KB135C)
Wählbare X- und X-Achse bis zu 1000mm(39.3″) bzw. 500mm(19.6″)
3-stufiger Hauptspindelantrieb für schweres Schneiden
Optimale Bohrprozesse mit W-Achsen Verfahrweg von 700mm (27.5″)
Ausgestattet mit Standardlinearskala Radialskala für hohe Präzision
Standard Positionsencoder Installation an der B-Achse für hochpräzises Positions-Feedback

KBN135 – Video

KBN135 – Datenblatt (PDF)

Spezifikationen

Beschreibung	Einheit	KBN135
Palettenabmessungen	mm	2,000×1,800
Max. Belastbarkeit	kgf	10,000
Spindelantriebsmethode	–	GEAR(3STEP)
Spindelkonus	–	BT50
Spindeldrehzahl	r/min	2,000
Spindelleistung	kw	22/18.5
Spindeldrehmoment	N.m	3,112/2,617
Verfahrweg(X/Y/Z)	mm	3,000/2,000/1,600
Verfahrweg(A/C)	deg	700(W-axis)
Schnellvorschubrate(X/Y/Z)	m/min	8/8/8
Schnellvorschubrate(A/C)	r/min	8(W-axis)
Führungstyp	–	BOX
Anzahl an Werkzeugen	EA	40
Werkzeugwechselzeit (Chip To Chip)	sec	70

Beschreibung

Einheit

KBN135

Palettenabmessungen

2,000×1,800

Max. Belastbarkeit

kgf

10,000

Spindelantriebsmethode

–

GEAR(3STEP)

Spindelkonus

–

BT50

Spindeldrehzahl

r/min

2,000

Spindelleistung

22/18.5

Spindeldrehmoment

N.m

3,112/2,617

Verfahrweg(X/Y/Z)

3,000/2,000/1,600

Verfahrweg(A/C)

deg

700(W-axis)

Schnellvorschubrate(X/Y/Z)

m/min

8/8/8

Schnellvorschubrate(A/C)

r/min

8(W-axis)

Führungstyp

–

BOX

Anzahl an Werkzeugen

Werkzeugwechselzeit
(Chip To Chip)

sec

Weitere Abbildungen – KBN135

: kbn135_big02

: kbn135_big03

: kbn135_big04

: kbn135_big05

: kbn135_big06

: kbn135_big07

: kbn135_big08

: kbn135_big09

: kbn135_big10

: kbn135_big11

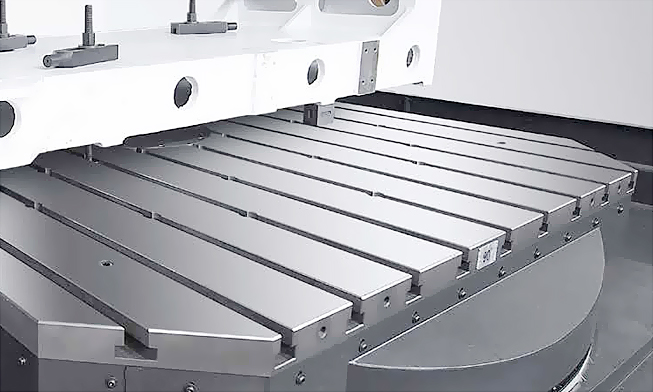

: kbn135_big12

: kbn135_big13
