Features
- Maximale Drehlänge 1.280 mm (50“) lange Bettstruktur
- Kastenförmige Führung für schwere Zerspanung
- 30° schräge, einteilige Bettstruktur für hohe Steifigkeit
- Stabilisierte Aggregatstruktur zur Minimierung der thermischen Verschiebung

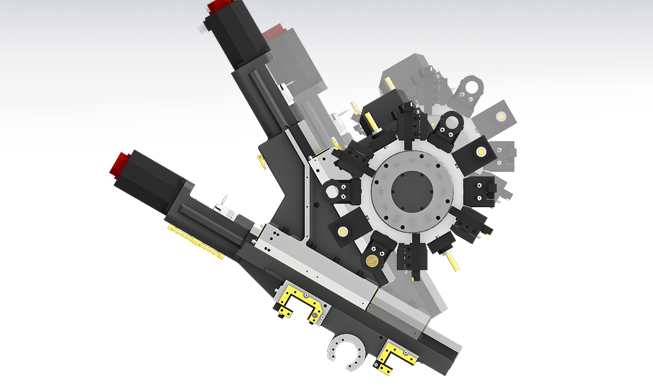

- Multi-Tasking-Betrieb mit keilförmigem Y-Achsenrevolver BMT65
Spezifikationen
| Beschreibung |
Einheit |
|
|
|
HD3100LY |
| Max. Drehdurchmesser |
mm |
|
|
|
420 |
| Max. Drehlänge |
mm |
|
|
|
1,280 |
| Spannfuttergröße |
inch |
|
|
|
10“ |
| Spindeltyp |
– |
|
|
|
Belt |
| Spindeldrehzahl |
r/min |
|
|
|
3,500 |
| Spindelleistung |
kW |
|
|
|
26/18.5 |
| Spindeldrehmoment |
N.m |
|
|
|
734/522 |
| Verfahrweg(X/Y/Z/ZB) |
mm |
|
|
|
265/120/1,350 |
| Schnellverfahrweg(X/Y/Z/ZB) |
m/min |
|
|
|
24/10/30 |
| Führungstyp |
– |
|
|
|
BOX |
| Anzahl Werkzeuge |
EA |
|
|
|
12 |
| Werkzeuggröße |
mm |
|
|
|
25/50 |
| Drehzahl Fräswerkzeug |
r/min |
|
|
|
5,000 |

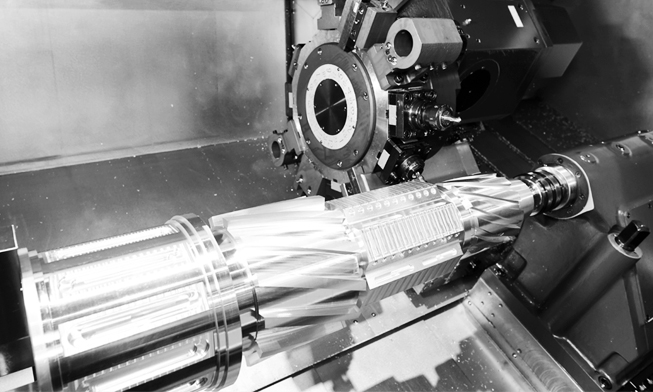

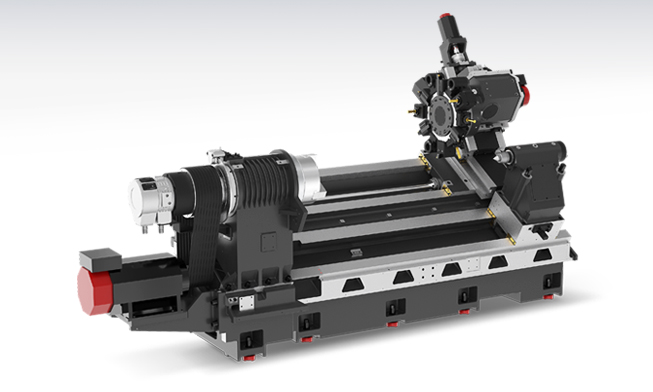

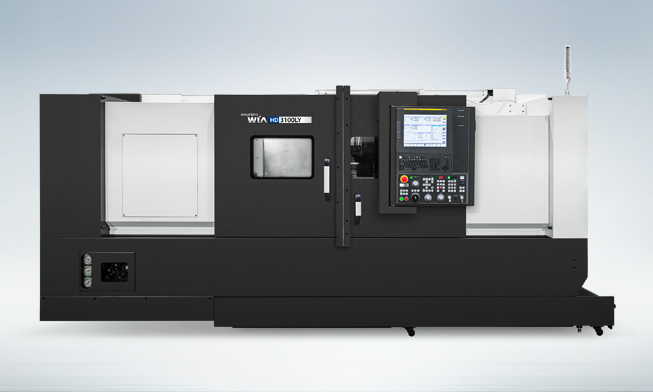

Weitere Abbildungen – HD3100LY
